Painéis de baixa tensão para plantas onde parar significa prejuízo.

System pro E Power e SEN Plus, montados e testados em fábrica pela Induspower. Corrente nominal até 6.300 A, curto-circuito até 120 kA, separação até forma 4b e classificação de arco interno conforme IEC TR 61641.

Solicitar avaliação técnica Ver dados técnicos
Selo ABB Value Provider
Induspower é ABB Value Provider
Reconhecimento internacional da ABB a parceiros com excelência técnica comprovada.

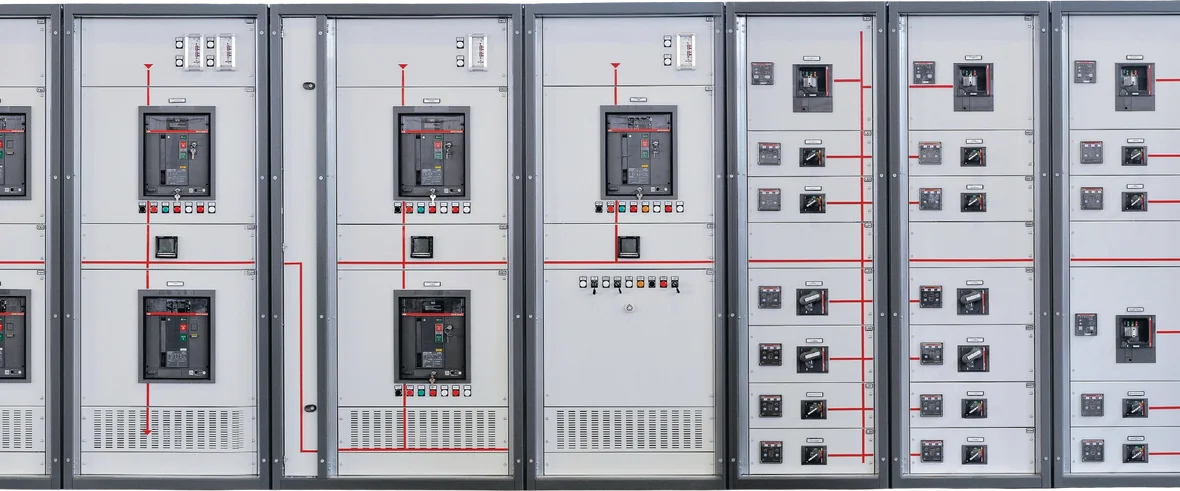

Colunas de QGBT System pro E Power com disjuntores abertos ABB
Corrente nominal
até 6.300 A
System pro E Power. No SEN Plus, barramento horizontal até 6.700 A.
Curto-circuito (Icw)
até 120 kA
System pro E Power. No SEN Plus, 100 kA.
Forma de separação
até 4b
Nos dois sistemas, conforme IEC 61439-2.
Arco interno
65 kA
IEC TR 61641. Classe A no System pro E Power, Classe A/C no SEN Plus.

Valores máximos de cada sistema. A combinação aplicável é definida conforme a configuração do projeto.

Aplicações

Para projetos com especificação técnica formal.

Mineração, siderurgia, papel e celulose, química e fertilizantes, cimento, óleo e gás, saneamento, portos e terminais, geração de energia, data centers, hospitais e aeroportos. Operações com grande carga instalada, em que uma falha no quadro geral ou no CCM interrompe todo o seu processo.

Engenharia elétrica e manutenção da planta

A configuração proposta é relacionada item a item à especificação do projeto: suportabilidade ao curto-circuito, forma de separação, grau de proteção e classificação de arco interno.

EPCs e empresas de engenharia

Apoio de engenharia na definição do sistema, documentação técnica do fornecimento e acompanhamento da fabricação pela equipe do cliente.

Suprimentos e CAPEX

A proposta identifica escopo de fornecimento, normas atendidas, testes previstos e prazo, o que permite a equalização técnica entre propostas.

Indicado para projetos em que

  • a especificação exige conformidade com a IEC 61439;
  • o nível de curto-circuito no ponto de instalação é elevado;
  • a manutenção requer unidades extraíveis e separação até forma 4b;
  • há requisitos de arco interno e de certificação sísmica.
Sistemas

Sistemas ABB para distribuição principal e controle de motores.

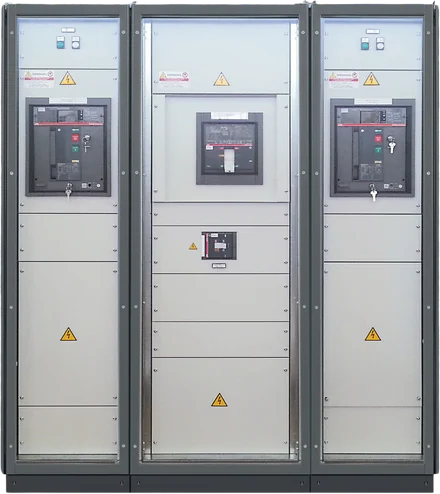

QGBT System pro E Power com três colunas Imagem meramente ilustrativa
QGBT · Distribuição principal

System pro E Power

Sistema ABB para quadros gerais de baixa tensão, na entrada de energia da planta. Execução fixa, plug-in ou com componente extraível, com acesso frontal e traseiro.

Tensão nominal
até 690 V
Corrente nominal
até 6.300 A
Curto-circuito (Icw)
até 120 kA
Frequência
50/60 Hz
Grau de proteção
até IP65
Forma de separação
1 a 4b
Arco interno IEC TR 61641
Classe A · 65 kA @ 480 Vca
Execução
fixa, plug-in ou componente extraível
2 ACB por coluna
sim
Certificação sísmica
sim
Acesso
frontal e traseiro
Normas
IEC 61439-1 e IEC 61439-2

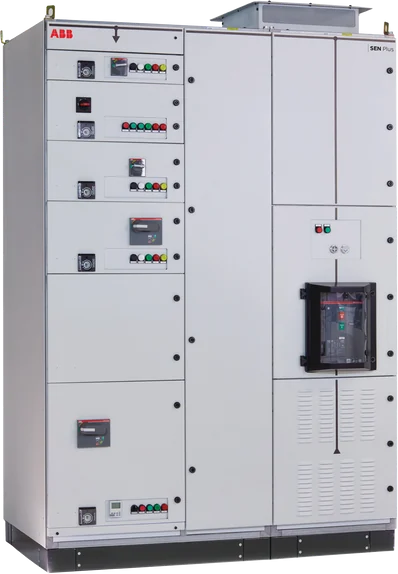

CCM SEN Plus da ABB Imagem meramente ilustrativa
CCM · Controle de motores

SEN Plus

Centro de controle de motores e distribuição com gavetas extraíveis, plug-in ou fixas. Certificado conforme IEC 61439-2 e testado pela DEKRA.

Tensão nominal
até 690 V
Corrente nominal
até 6.700 A
Curto-circuito (Icw)
100 kA
Frequência
50/60 Hz
Grau de proteção
até IP54
Forma de separação
2 a 4b
Arco interno IEC TR 61641
Classe A/C · 65 kA @ 500 Vca
Execução
extraível, plug-in e fixa
Partida de motor
sim
2 ACB por coluna
sim
Certificação sísmica
sim
Norma
IEC 61439-2
Por dentro do SEN Plus

Características construtivas para montagem, comissionamento e manutenção.

Barramentos principais de cobre do SEN Plus

Barramentos acessíveis pela frente

As conexões dos barramentos principais ficam na parte frontal, o que facilita o comissionamento.

Compartimento de cabos do SEN Plus com barra de terminais

Cabeamento simplificado

Barra de terminais com arranjo otimizado para cabos de grande seção.

Detalhe da estrutura metálica do SEN Plus

Estrutura rígida, sem soldas

Estrutura autoportante. Portas e tampas em chapa de aço de 2 mm.

Porta aberta de uma unidade do SEN Plus

Porta com abertura de 115°

Maior acesso ao interior durante a montagem e a manutenção.

Comunicação por Ethernet, Modbus e Profibus, conforme os equipamentos especificados, para integrar o CCM à automação da planta. O SEN Plus está preparado para ABB Ability™, com funções de proteção, controle e monitoramento.

Selo ABB Value Provider
Parceria ABB

A Induspower é ABB Value Provider.

O selo é um reconhecimento internacional, concedido pela ABB apenas a parceiros que comprovam excelência técnica, integridade operacional e aderência aos padrões globais da marca.

  • Projetos desenvolvidos com auditoria técnica e suporte direto da ABB.
  • Engenheiros certificados e em treinamento contínuo.
  • Sistemas ABB montados e testados na fábrica da Induspower, em Viana (ES).
Como trabalhamos

Da especificação ao painel em operação.

  1. Análise da especificação

    A partir do diagrama unifilar, do memorial ou da especificação, a engenharia apresenta a configuração proposta, com o atendimento a cada requisito.

  2. Fabricação própria

    Os painéis são fabricados na indústria da Induspower, em Viana (ES). A equipe do cliente pode visitar a fábrica durante toda a fase construtiva.

  3. Testes em fábrica

    Todos os painéis são testados em fábrica antes do embarque. Os testes podem ser acompanhados pela equipe do cliente.

  4. Entrega e suporte

    Transporte para qualquer lugar do Brasil, serviço turnkey de instalação e comissionamento e suporte técnico pós-entrega.

Projetos realizados

Onde nossos painéis estão em operação.

13,3 MVA

Aeroporto de Vitória (ES)

Todos os quadros e painéis de baixa e média tensão, painéis de refrigeração, central de água gelada e automação do sistema elétrico de potência.

6,8 MVA

Hospital Universitário de Macapá (AP)

Todos os quadros de baixa e média tensão, painéis de refrigeração, central de água gelada e sistema de IT Médico.

CCM forma 4b

UTE Prosperidade, Camaçari (BA)

Centro de controle de motores com grau de proteção IP44 e separação forma 4b, com equipamentos de potência e proteção ABB.

A Induspower é homologada nas principais concessionárias de energia e entrega em todo o Brasil.
